电子鼻在鉴别真假卷烟上的应用

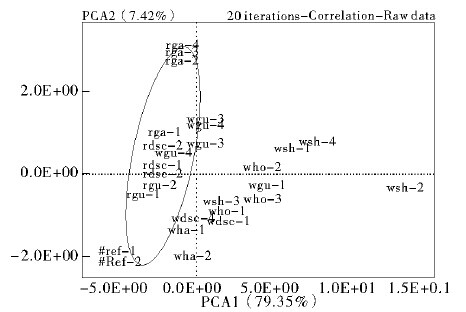

图1 五种真假卷烟的PCA区分图

图1中椭圆内所包含的以R标记的点值都是真烟。图中显示真烟的数据彼此接近,可以看出真烟有相似之处,真烟的数值点有一些分散,这是因为真烟是不同品牌的卷烟的烟丝。以W标记的假烟分散的距离则比真烟大得多(例如“wsh”组),这就很容易区分出真假烟。说明电子鼻可用于鉴别真假卷烟。

电子鼻用于卷烟等级的识别

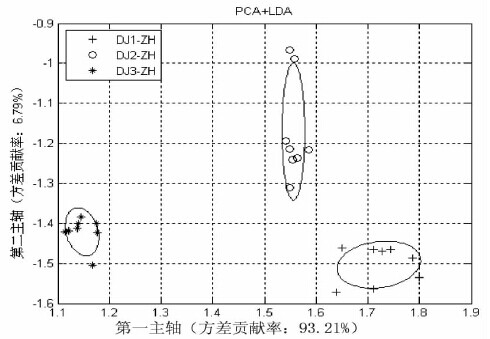

图2不同等级双喜牌香烟整盒气味的PCA+LDA图

从图2可以看出，三种等级双喜牌香烟整盒气味的数据点从左到右按等级由低到高排列，没有重叠现象，区分较好。说明电子鼻对整盒卷烟气味信息进行检测和区分不同等级是可行的。

电子鼻在鉴别卷烟上的应用

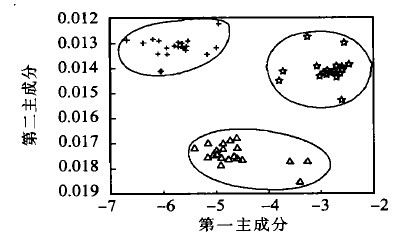

图3 “+”为骆驼牌香烟;“☆”为双叶牌香烟;“△”为中南海牌香烟

从图3可以看出，骆驼牌、双叶牌和中南海牌香烟数据点处分布在不同的区域中，相互之间没有重叠，表明电子鼻能将骆驼牌香烟、双叶牌香烟和中南海牌香烟区分开。说明电子鼻可用于鉴别卷烟。
